重型工件翻转装置结构设计要点
重型工件翻转装置的结构设计是机械加工技术领域的重要课题，旨在解决大型工件在安装、加工过程中的翻转问题，提高生产效率和安全性。
一、核心结构组成与驱动方式

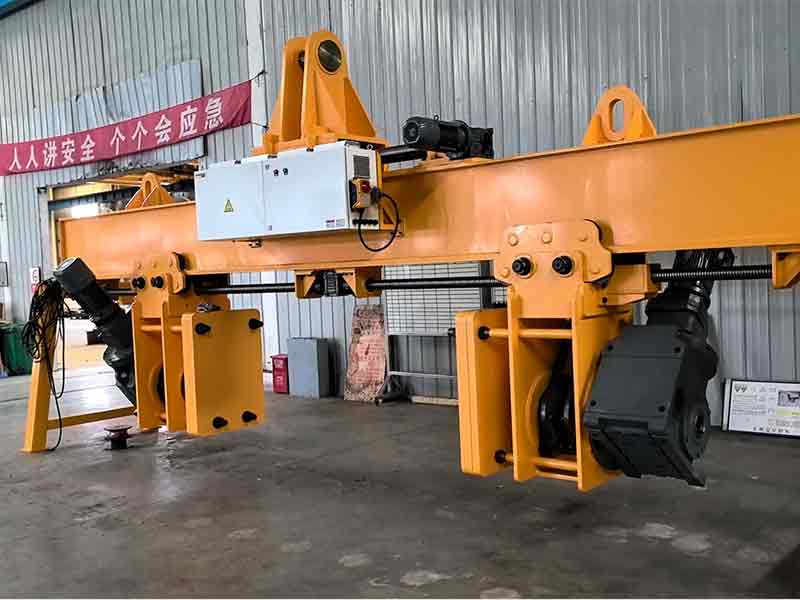

翻转机构设计重型翻转装置通常由翻转平台、液压驱动系统（液压杆或液压缸）及支撑结构组成。例如，液压杆焊接在翻转平台边缘和后翻转板底部，通过铰链连接前后翻转板实现翻转动作。部分设计中采用链轮链条传动或齿轮齿条结构，由电机驱动完成180度或90度翻转，并通过接近开关或光电传感器控制翻转角度。
动力与传动系统
液压驱动：适用于高载荷场景，如顶升液压缸可顶起工件并夹紧，配合翻转动作。
电动滚轮架：用于箱形梁等长工件翻转，通过电动滚轮架实现连续滚动翻身。
皮带/齿轮传动：小型机构可采用皮带传动或齿轮齿条，如齿轮齿条式±90°翻转机构，通过推杆驱动齿条带动齿轮旋转。
二、稳定性与安全设计
承载能力与稳定性翻转平台需设计为工件重量的1.5倍以上，并采用焊接框架结构增强刚性。例如，起重机箱形梁翻身装置通过对称安装圆柱形工装和托辊架，确保翻转时结构不发生位移。对于筒状工件，则需设置防倾倒卡钳和锁止装置，通过万向轴与连杆配合固定。
安全防护措施
机械防护：加装安全栅、限位开关、急停按钮，防止超行程或误操作。
夹紧装置：采用气动或液压夹紧机构，如顶升液压缸顶起工件后夹紧，防止翻转过程中滑脱。
防倾倒设计：筒状工件吊运装置通过多卡钳固定圆轴，每次仅松开一个方向卡钳，其余保持锁紧。
三、特殊工件适配设计
箱形梁/长型工件通过对称安装翻身工装，用螺栓连接成圆柱体，夹紧工装对准隔板位置，配合电动滚轮架完成连续翻转。
筒状/异形工件采用多连杆万向轴结构，允许四个方向翻转，每个方向设置独立卡钳，翻转时仅松开目标方向卡钳，其余保持固定。例如重庆纳川重工的吊运装置，通过平衡吊点与锁止机构解决大型筒状工件倾倒问题。
高精度定位需求自动化产线中，结合轨道轮、伺服电机和传感器（如光电开关）实现精确定位。例如，轨道侧面光电开关触发顶升动作，翻转后由轨道轮精确输送至下一工序。
四、材料与强度校核
材料选择主体结构采用高强度钢材（如Q345B），关键连接部位使用铰链或万向轴，需进行疲劳强度校核。
有限元分析利用Solidworks等三维建模软件设计后，通过ABAQUS等有限元工具对机架、轴类零件进行应力分析，优化结构减轻重量（部分专利方案减重达30%）。
五、创新专利技术参考
可翻转式转运器具：轻量化设计，通过模块化结构减轻装置质量30%，适用于门槛加强梁等特定工件。
辊箱翻转装置：固定块与贯穿式螺栓结合，适应不同尺寸辊箱的快速夹持与翻转。
空开翻转装置：旋转气缸驱动翻转轮，实现90度精准翻转，可衍生为通用型生产线翻转机构。
设计流程建议
需求分析：明确工件重量、尺寸、翻转角度（如180°或90°）及自动化程度要求。
方案选型：根据载荷选择液压/电动驱动，结合工件形状确定夹紧方式（气动/液压/机械卡钳）。
结构建模：采用Solidworks或ProE进行三维设计，集成传感器、轨道轮等辅助系统。
仿真验证：通过有限元分析校核关键部件强度，优化结构减轻自重。
安全冗余设计：增加双制动装置、多级限位开关，确保突发断电时液压系统可手动复位。
典型应用案例
汽车发动机缸体翻转：自动化生产线中，采用辊道传动与液压夹紧，结合PLC控制实现多工位同步翻转。
焊接箱形梁翻身：对称工装+电动滚轮架，适用于起重机梁等长工件焊接后的连续翻转。
核电筒体吊运：多卡钳锁紧+四连杆机构，解决大型筒状工件翻转时重心偏移问题。
重型工件翻转装置的结构设计需综合考虑翻转方式、载荷、稳定性等因素，采用液压缸翻转、夹紧装置确保稳定，同时注重自动化控制以提高效率。通过不断优化设计，可提高生产效率和安全性，降低劳动强度。
